Trijicon RMR lábnyom szabvány

Trijicon RMR footprint standard

Melyik red dots fog a Trijicon szerelékkel működni? Lehetséges lesz a Holosun 507C telepítése ugyanarra a lemezre, mint a Trijicon RMR red dot irányzék? Ebben a cikkben lefedjük a lábnyom teljes kompatibilitását.

Lábnyom kompatibilitás magyarázata

Mit jelent a „lábnyom”? A lábnyom kifejezés az optikai eszköz alapjának foglalatainak és csavarfuratainak szerkezetére utal.

És mit jelent az, ha a lábnyomok kompatibilisek? Minden optikai irányzéknak van egy alapja a szereléshez. Az alap különböző helyeken lévő tüskékből és csavarok rögzítésére szolgáló furatokból áll, amelyek az irányzék szerelvényhez való rögzítésére szolgálnak.

Ha bármelyik két irányzékok ugyanazt az alapot használja a szereléshez, akkor azt mondjuk, hogy ugyanazt a lábnyomot osztják meg. Ebben a cikkben megmutatjuk, melyik red dots osztja meg ugyanazt a lábnyomot.

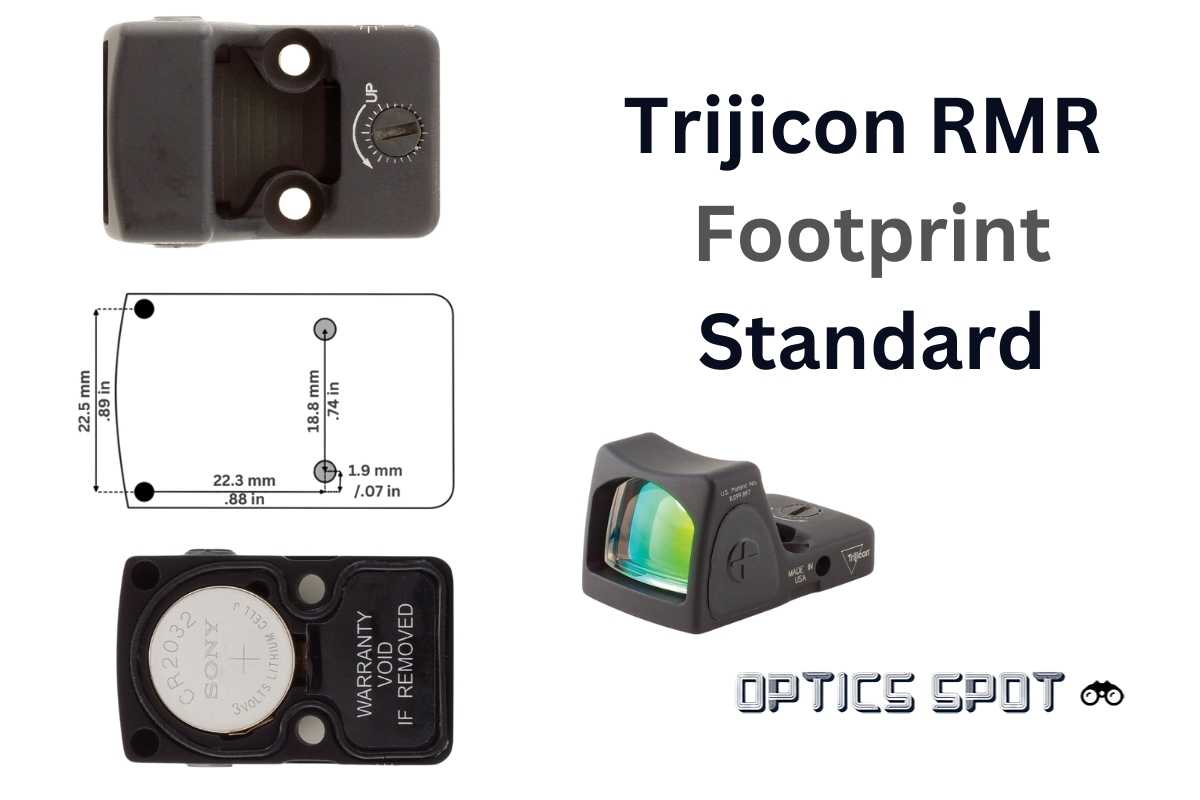

Trijicon RMR talpminta

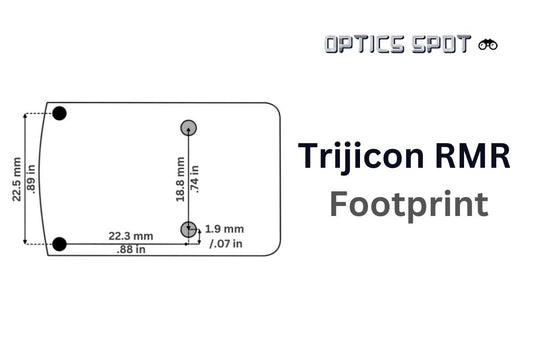

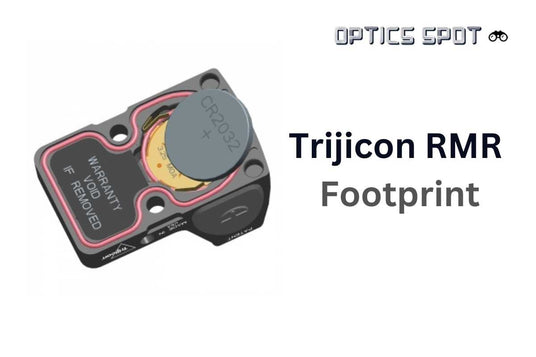

Az RMR talpminta két aljzatból áll az elülső részen és két csavarhelyből a célzókészülék közepén.

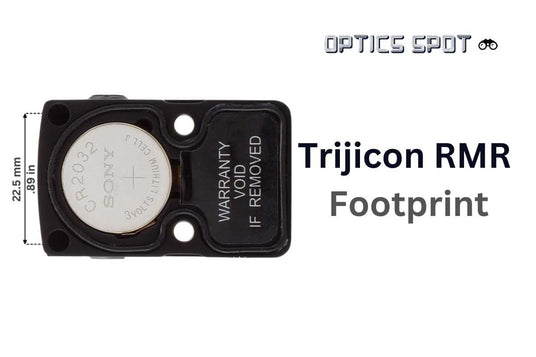

Az elülső aljzatok 22,5 mm / 0,89 hüvelyk távolságra vannak egymástól, mindegyik a célzókészülék elülső sarkában helyezkedik el. E két aljzat helyzete megfelel a bármelyik tartó felületén lévő csapok helyzetének, amely ehhez a szabványhoz készült.

A csavarhelyek körülbelül az optikai eszköz közepén helyezkednek el. Ezek a célzókészülék rögzítésére szolgálnak a tartóhoz. Ez a két csavarhely 18,8 mm / 0,74 hüvelyk távolságra van egymástól.

A csavarok, amelyeket ezekhez a csavarhelyekhez kell használni, mindig a célzókészülékkel együtt kerülnek a csomagba.

Kompatibilis red dots

Az RMR az egyik leggyakoribb talpminta a piacon.

Az alábbiakban megtalálhatja a irányzékok teljes listáját, amelyek kompatibilisek a Trijicon talpmintával.

Trijicon RMR standard

Red dots Trijicon RMR talppal

Összes megtekintése

Hogyan szereljük fel a red dot Trijicon RMR talpmintával

Ez attól függ, milyen eszközre szeretné felszerelni.

  • Picatinny tartóra szeretné felszerelni? Azaz, fegyverre, amely fel van szerelve picatinny sín-val? Akkor keresnie kell egy picatinny tartót RMR talpmintával.
  • Vagy pisztolyra szeretné felszerelni? És a pisztoly lesz optics ready (pisztoly csúszkával, amely red dot-ra van vágva). Akkor keresnie kell egy red dot rögzítő RMR talpmintával.
  • Vagy egy szabványos pisztoly lesz, ilyen vágás nélkül? Akkor keresnie kell egy optikai lemezt RMR talpmintával.

Egyéb talpminta szabványok

Sok különböző alap létezik a red dot irányzékok számára, de a másik leggyakoribbak a következők:
