Trijicon RMR footprint szabvány

Trijicon RMR footprint standard

Mely vöröspontos irányzékok működnek a Trijicon szerelékkel? Fel tudod szerelni a Holosun 507C-t ugyanarra az adapterlemezre, mint a Trijicon RMR vöröspontos irányzékot? Ebben a cikkben bemutatjuk a footprint teljes kompatibilitását.

Footprint kompatibilitás magyarázata

Mit jelent a „footprint”? A footprint kifejezés az optikai eszköz alján található csatlakozók és csavarfuratok elrendezésére utal.

És mit jelent, ha a footprint-ek kompatibilisek? Minden optikai irányzéknak van egy rögzítő alapja. Az alap különböző helyeken elhelyezkedő tüskékből és a szerelékhez való rögzítéshez szükséges csavarfuratokból áll.

Ha két irányzék ugyanazt az alapot használja a rögzítéshez, azt mondjuk, hogy azonos a footprint-jük. Ebben a cikkben bemutatjuk, mely vöröspontos irányzékok osztoznak ugyanazon a footprint-en.

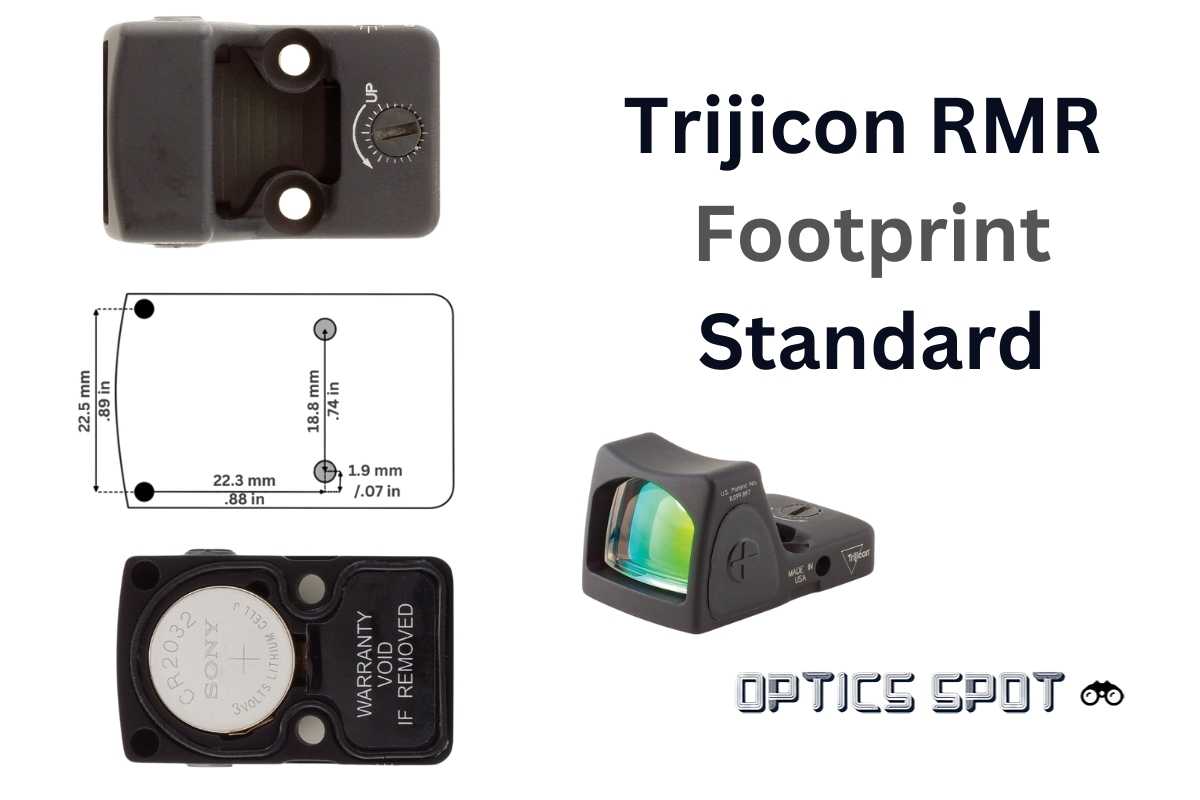

Trijicon RMR footprint minta

Az RMR footprint két elülső csatlakozóból és két, az irányzék közepén elhelyezkedő csavarfuratból áll.

Az elülső csatlakozók egymástól 22,5 mm / 0,89 hüvelyk távolságra vannak, mindegyik az irányzék elejének sarkában helyezkedik el. E két csatlakozó pozíciója megfelel annak a szereléknek a tüskéi pozíciójának, amely erre a szabványra készült.

A csavarfuratok körülbelül az optikai eszköz közepén helyezkednek el. Ezek szolgálnak az irányzék szerelékhez való rögzítésére. Ez a két csavarfurat 18,8 mm / 0,74 hüvelyk távolságra van egymástól.

A csavarok, amelyeket ezekhez a csavarfuratokhoz kell használni, mindig benne vannak az irányzék csomagolásában.

Kompatibilis vöröspontos irányzékok

Az RMR az egyik leggyakoribb footprint a piacon.

Lentebb megtalálod azon irányzékok teljes listáját, amelyek működnek a Trijicon footprint-tel.

Trijicon RMR standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-019 Stingray
  • ADE Advanced Optics RD3-020 Raptor
  • ADE Advanced Optics RD3-023 Valkyrie

Holosun

Osight

Redwin

  • Redwin Cobra 26x22 MTR

Riton

  • Riton X3 Tactix PRD

Spina

  • Spina BAT-24

Swampfox

  • Swampfox Justice RMR 1×27
  • Swampfox Liberty RMR 1×22
  • Swampfox Kingslayer

Trijicon

  • Trijicon RMR
  • Trijicon SRO

Vector Optics

Vöröspontos irányzékok Trijicon RMR footprint-tel

Összes megtekintése

Hogyan szereljünk vöröspontos irányzékot Trijicon RMR footprint-tel

Attól függ, milyen eszközre szeretnéd felszerelni.

Egyéb footprint szabványok

Számos különböző vöröspontos irányzék alap létezik, de a további leggyakoribbak a következők:
