Holosun K-series footprint szabvány

Holosun K-series footprint standard

Mely vöröspontos irányzékokat tudja ugyanarra a szerelékre felszerelni, mint a Holosun K-series modelleket? Fel tudja szerelni a Trijicon RMR-t ugyanarra a lemezre, mint a K-series optikákat? Ebben a cikkben a Holosun K-series footprint teljes kompatibilitását tárgyaljuk.

A footprint kompatibilitás magyarázata

Mit jelent a „red dot footprint” kifejezés? A footprint kifejezés az optikai eszköz alján található foglalatok és csavarlyukak szerkezetére utal.

És mit jelent az, ha a footprint kompatibilis?

Minden optikai irányzéknak van valamilyen szerelési alapja. Az alap különböző helyeken elhelyezkedő csapokból és a csavarok furataiból áll, amelyeket az irányzék adapterlemezhez vagy szerelékhez történő rögzítéséhez használnak. Ha bármely két irányzék ugyanazt a szerelési alapot használja, akkor azt mondjuk, hogy ugyanazzal a footprinttel rendelkeznek.

Ebben a cikkben megmutatjuk, mely vöröspontos irányzékok osztoznak ugyanazon a footprinten.

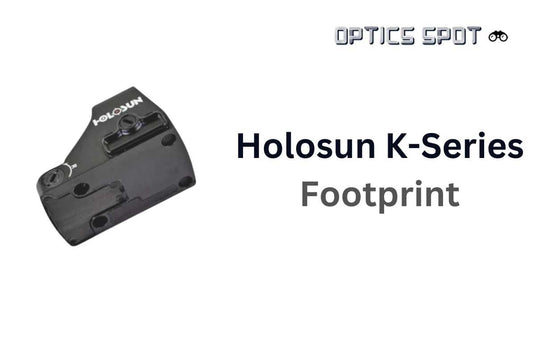

Holosun K-series footprint minta

A K-series vöröspontos irányzék footprint a Shield RMSc szabvány módosítása. A Shield szabványhoz képest a K-serie nem rendelkezik foglalatokkal az eszköz hátulján, és az elülső foglalatok is valamivel kevésbé mélyek. Ez azt jelenti, hogy ahhoz, hogy a vöröspontos irányzékot a Shield szabványhoz igazítsa, le kell vágnia a hátsó csapokat és le kell rövidítenie az első csapokat.

A módosítás azonban további kockázatokkal jár - károsíthatja a szereléket. Emellett az ilyen szerelék garanciája is elveszik a módosítás miatt. Ezért a K-series footprintet külön szerelési szabványként kezeljük a Shield RMSc szabvány helyett.

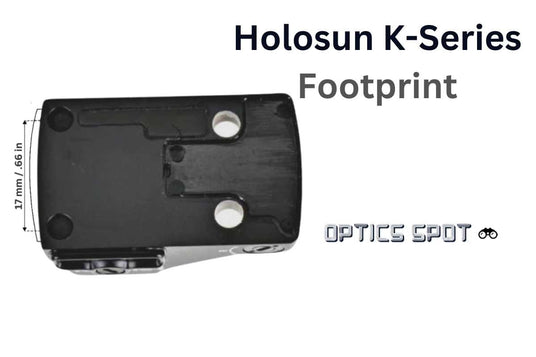

A Holosun K-series minta két foglalatból áll az irányzék elejének első sarkaiban, valamint két csavarlyukból az irányzék hátsó részén.

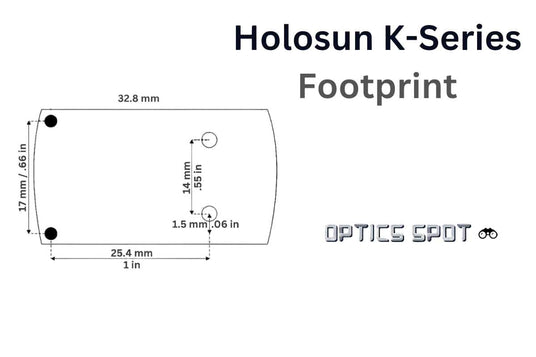

Az első foglalatok 17mm / 0.66 inches távolságra vannak egymástól. Ennek a két foglalatnak a helyzete megfelel azoknak a csapoknak a helyzetével, amelyek az ehhez a szabványhoz való bármely szerelék rögzítőfelületén találhatók.

A csavarlyukak az optikai eszköz hátsó részén helyezkednek el. Ezek az irányzék szerelékhez való rögzítésére szolgálnak. Ez a két csavarlyuk 14mm / 0.55 inches távolságra van egymástól.

Az ezekhez a csavarlyukakhoz használandó csavarok mindig az irányzékkal együtt, a csomagban találhatók.

Kompatibilis vöröspontos irányzékok

A Holosun K-series footprintet csak néhány más, Holosun gyártmányú modell használja.

Alább megtalálja a vöröspontos irányzékok teljes listáját, amelyek működnek a K-series red dot footprinttel.

Holosun K-serie standard

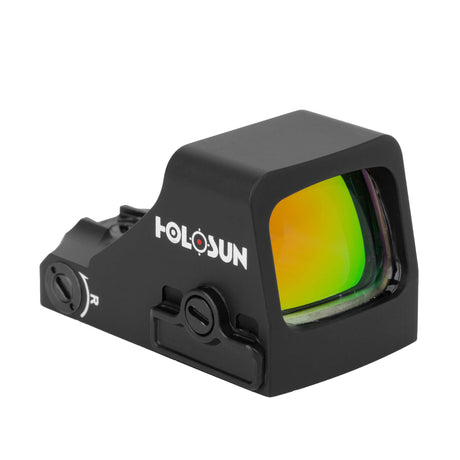

Holosun

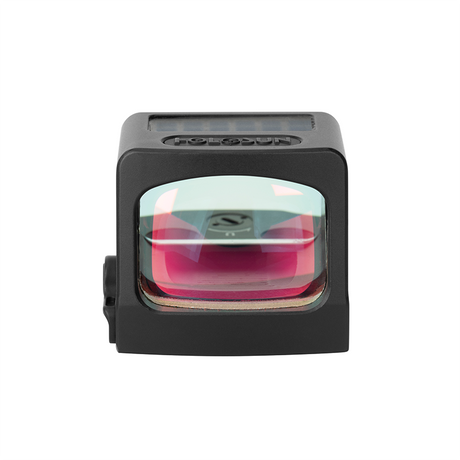

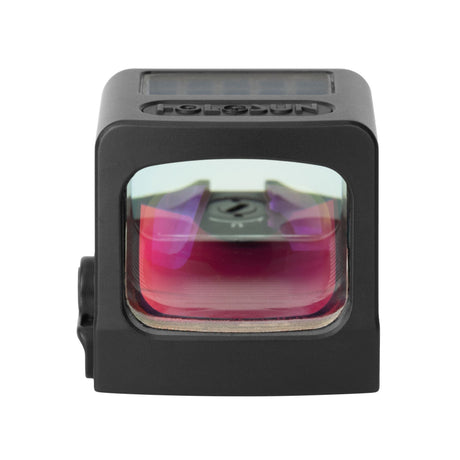

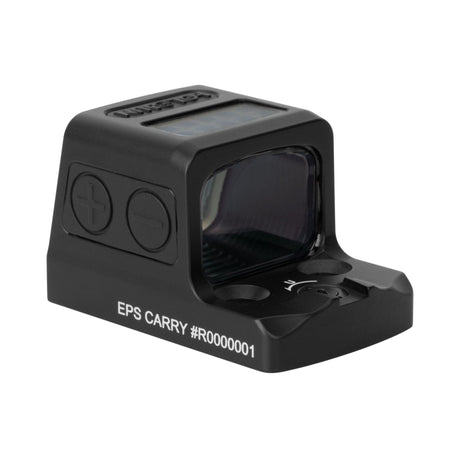

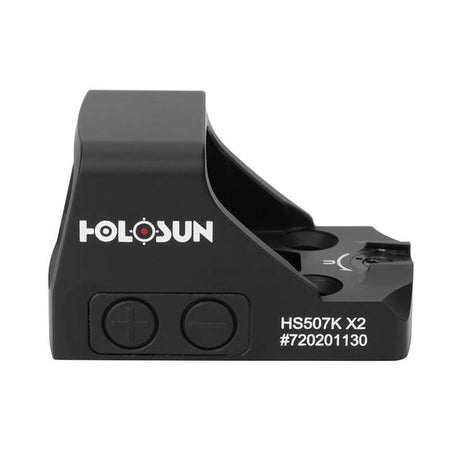

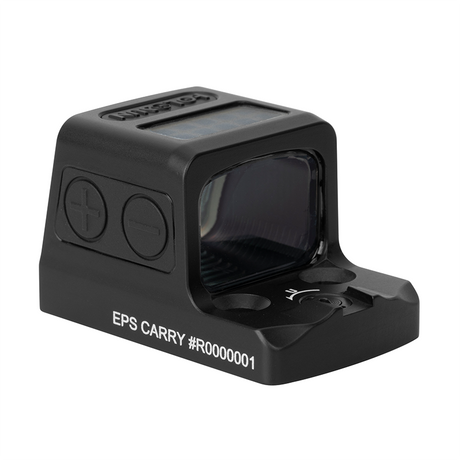

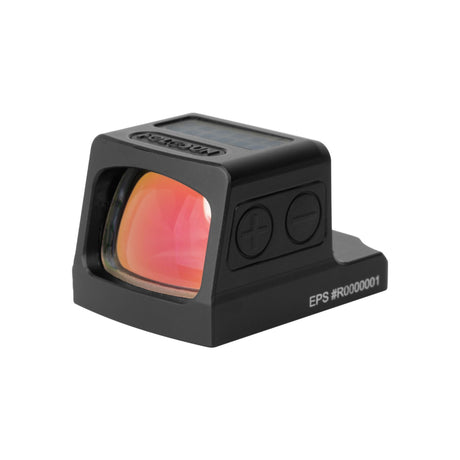

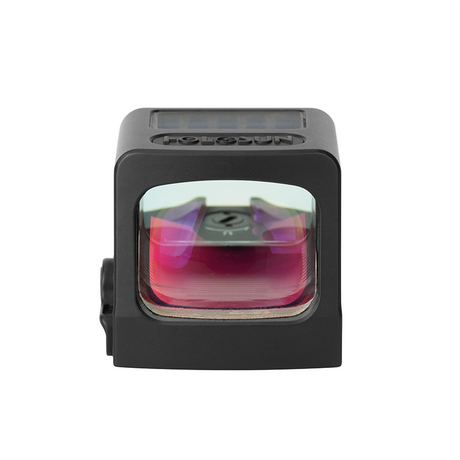

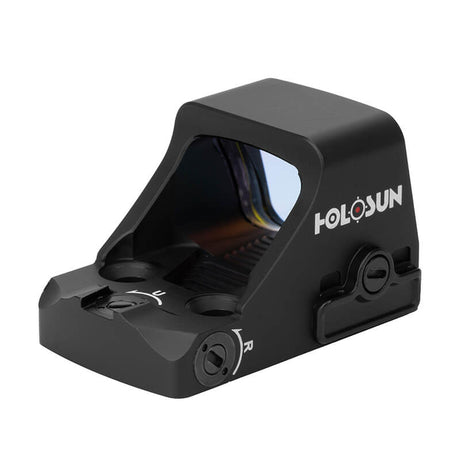

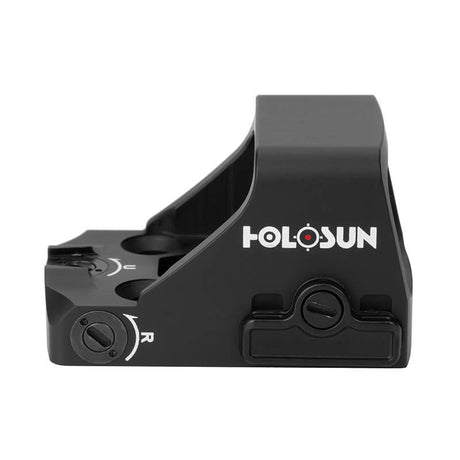

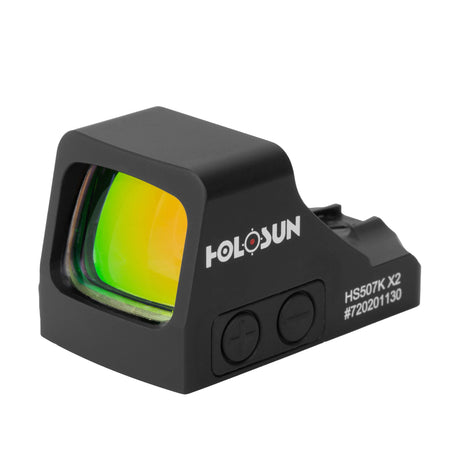

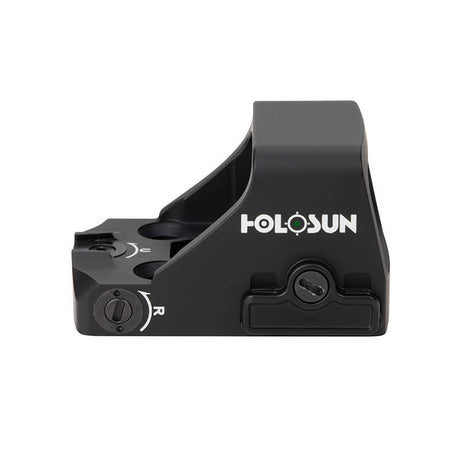

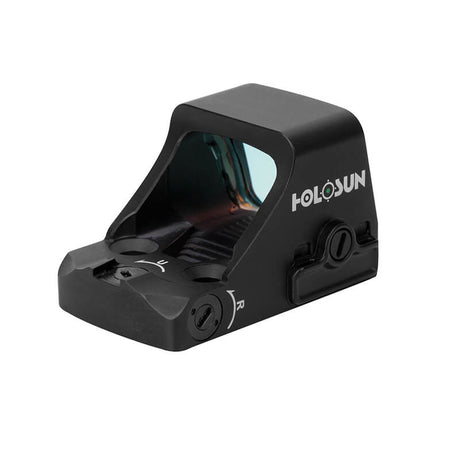

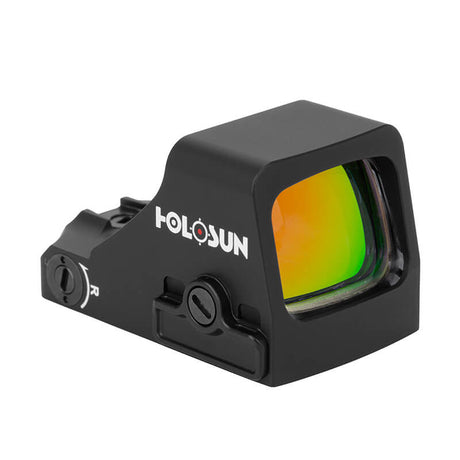

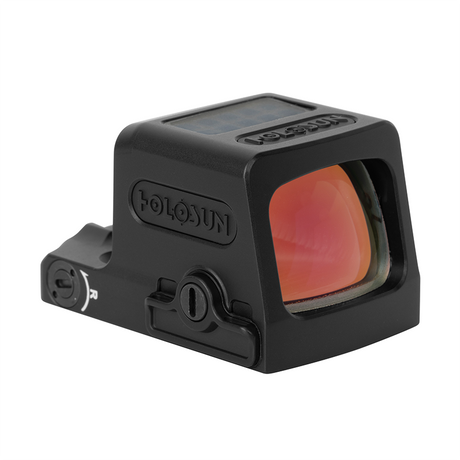

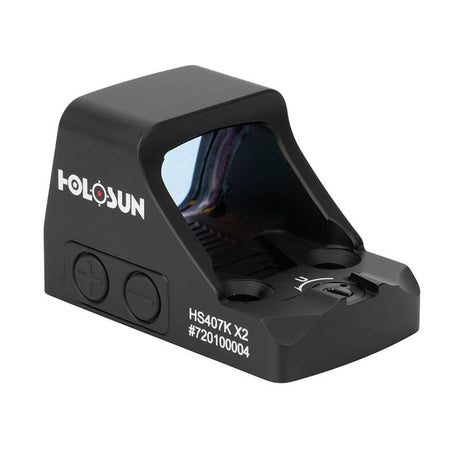

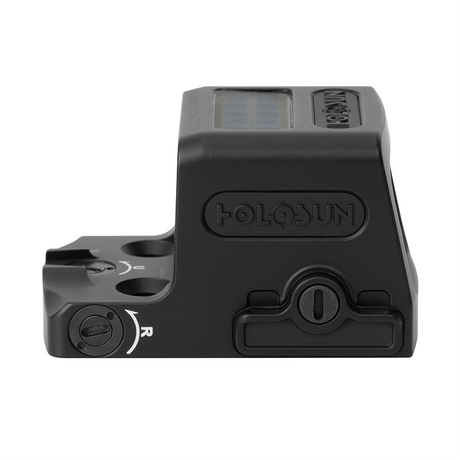

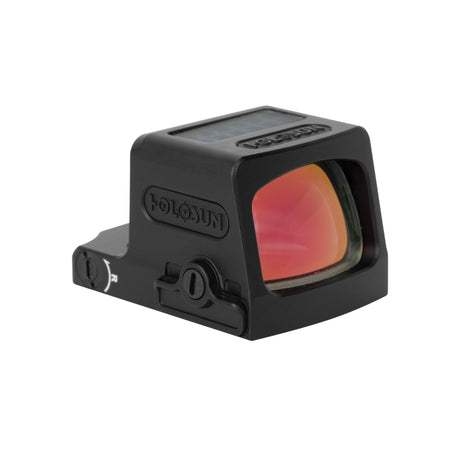

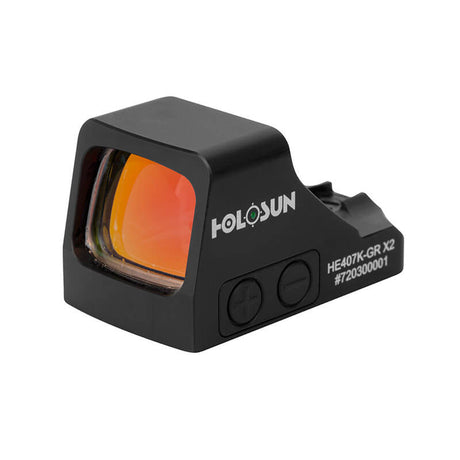

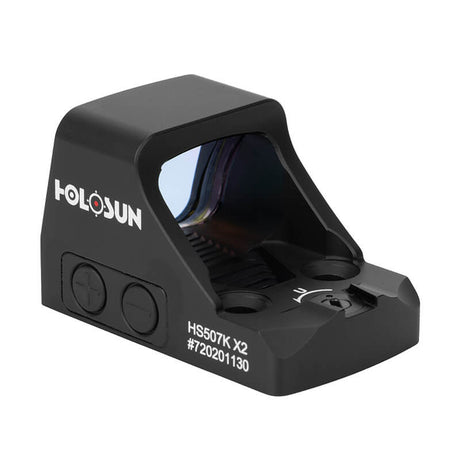

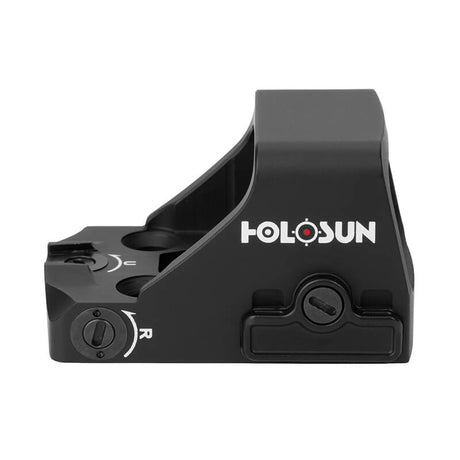

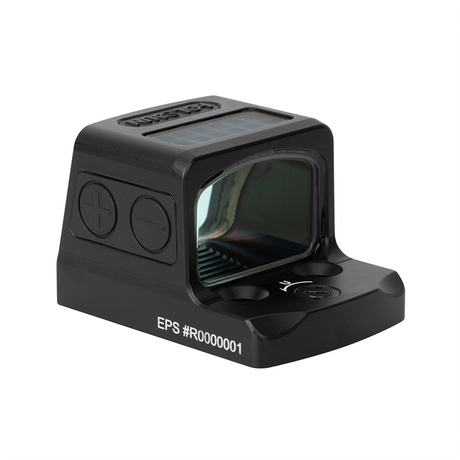

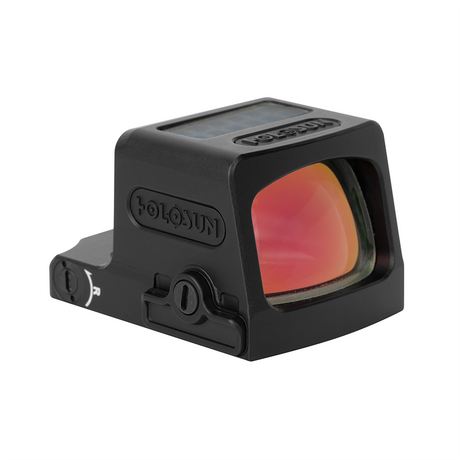

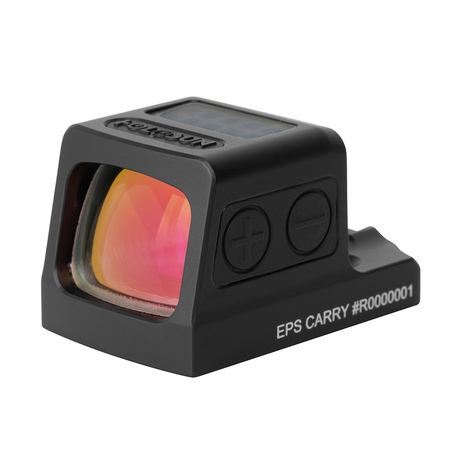

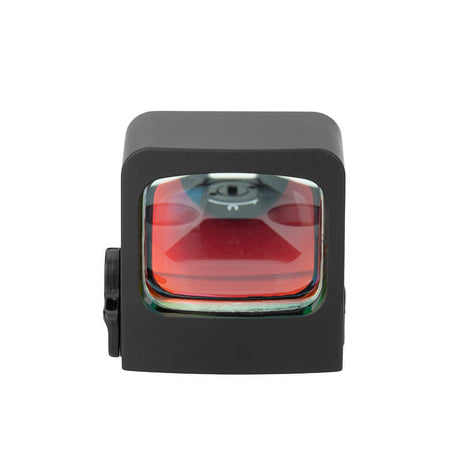

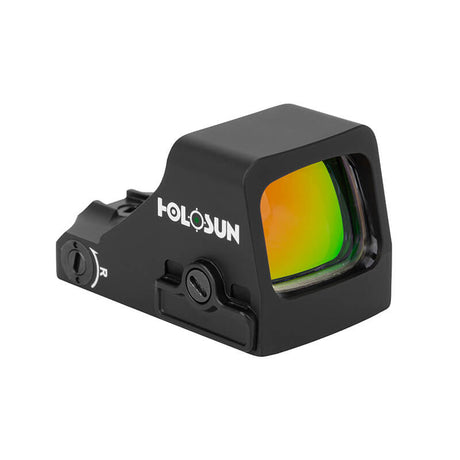

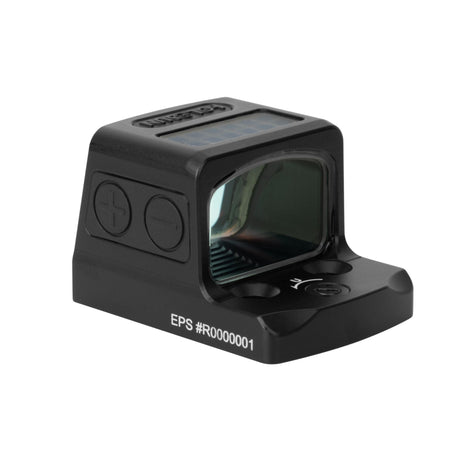

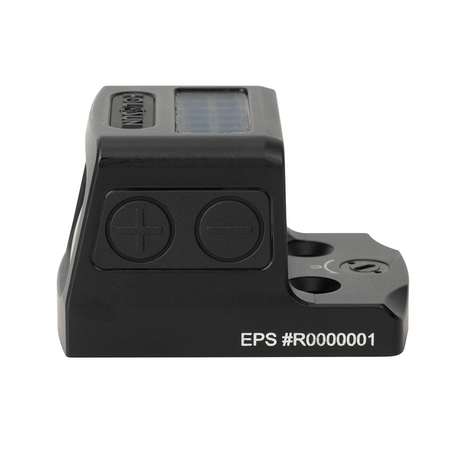

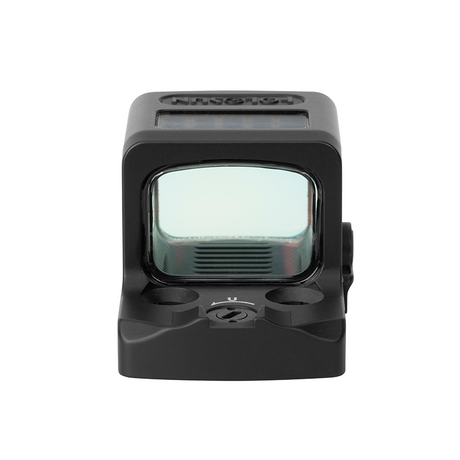

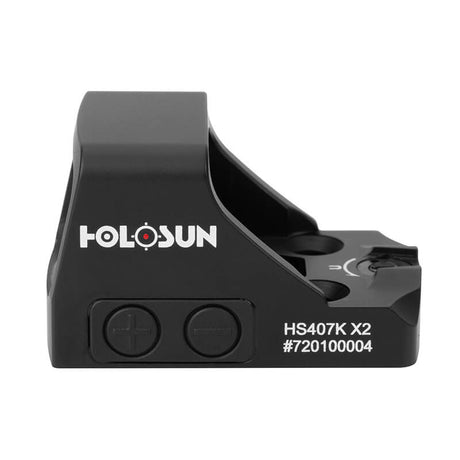

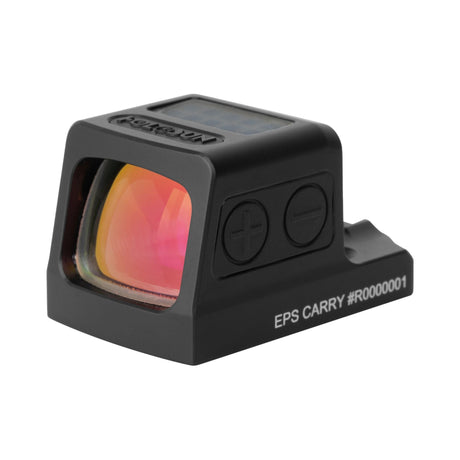

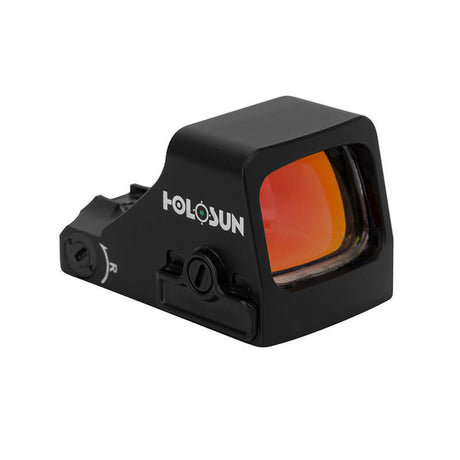

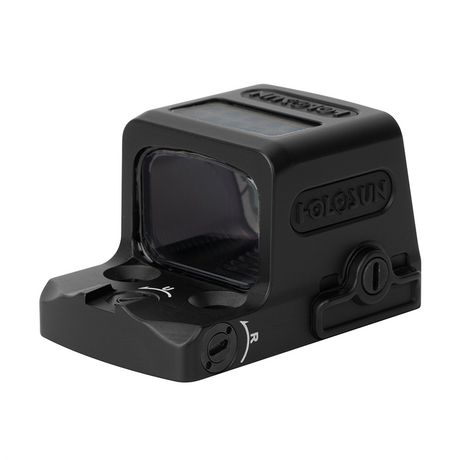

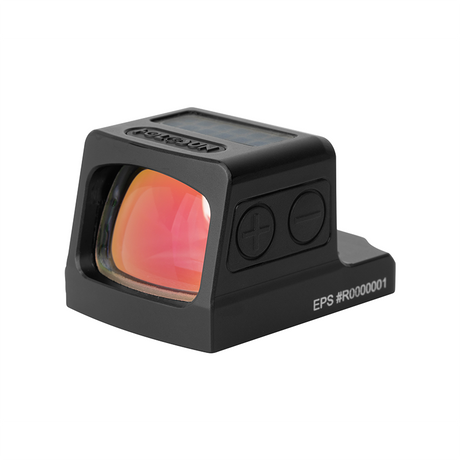

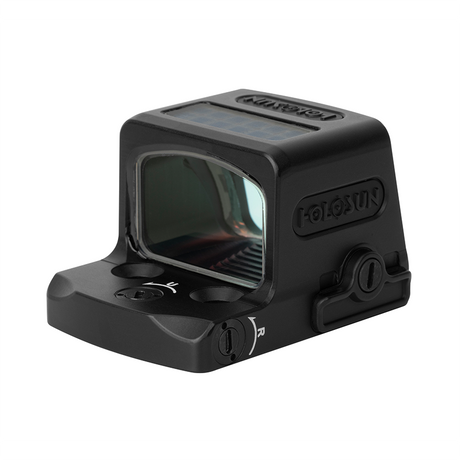

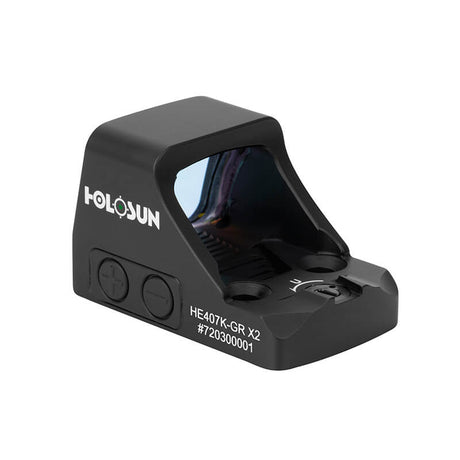

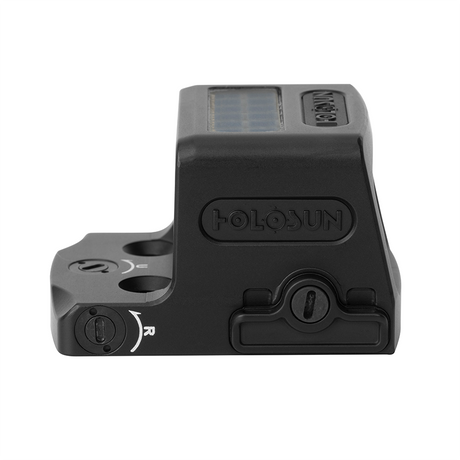

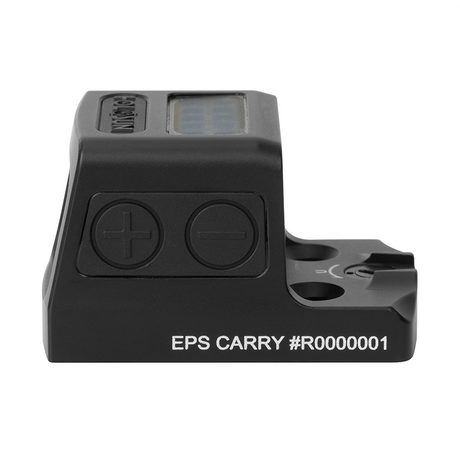

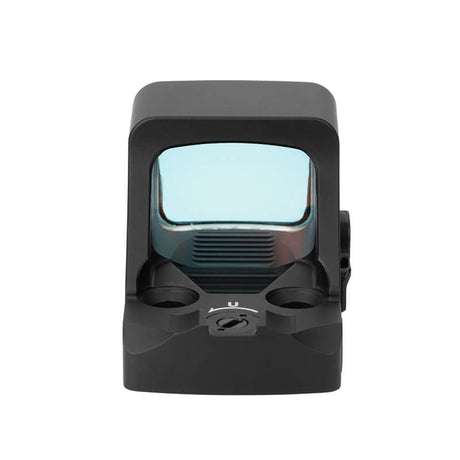

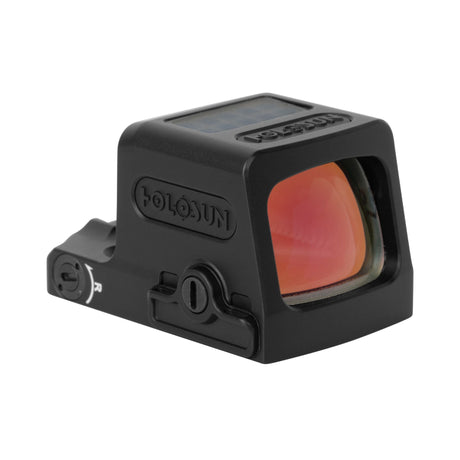

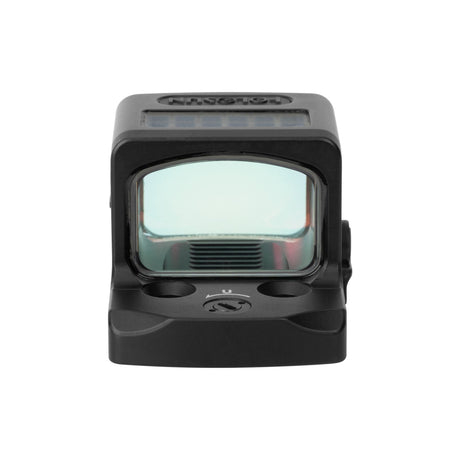

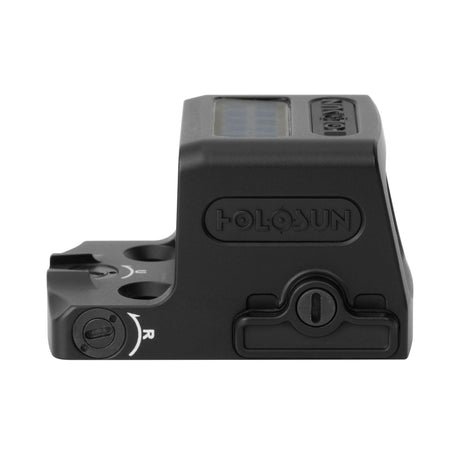

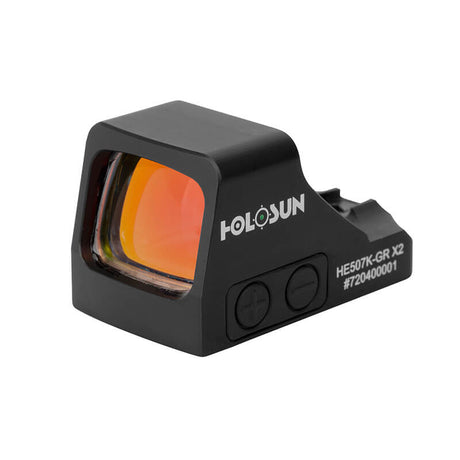

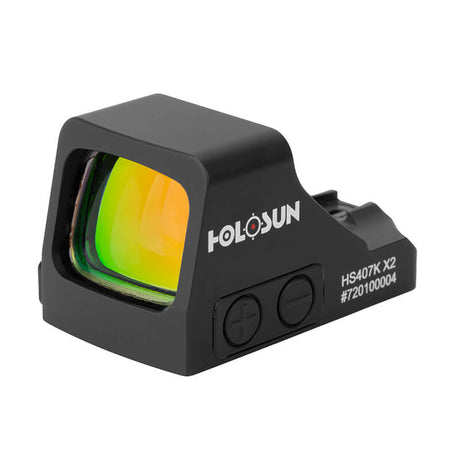

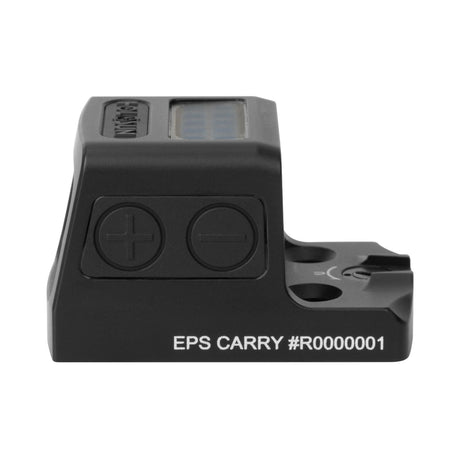

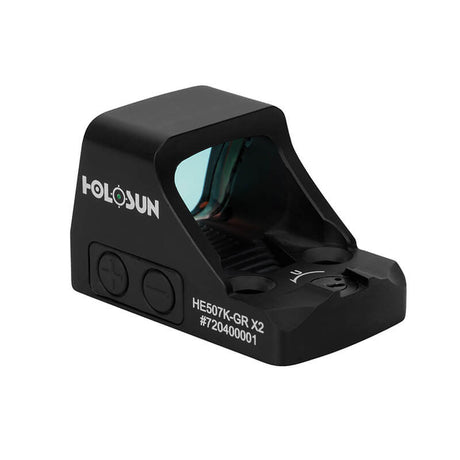

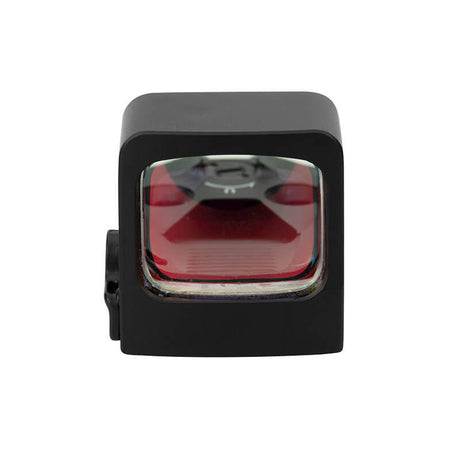

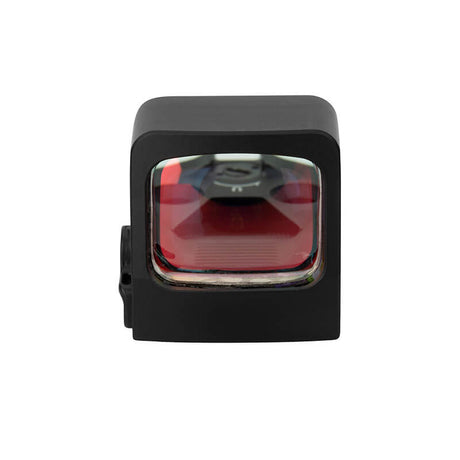

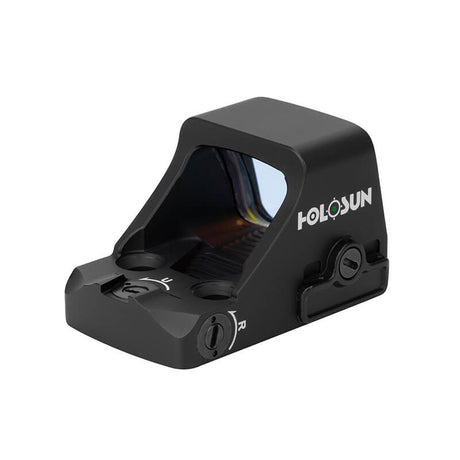

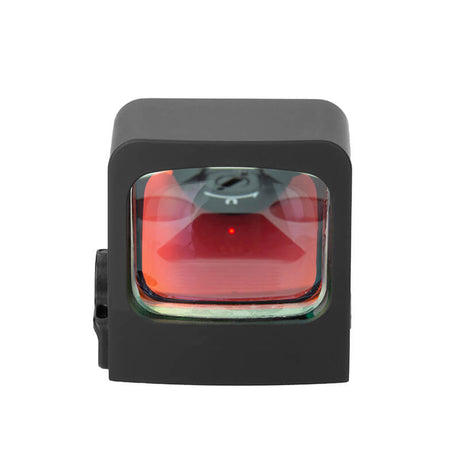

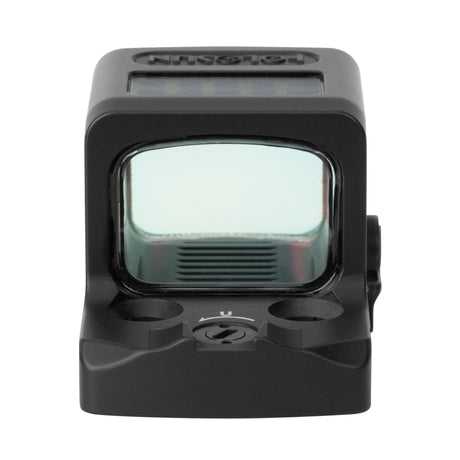

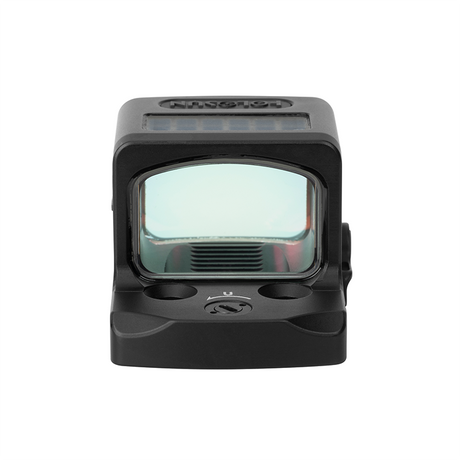

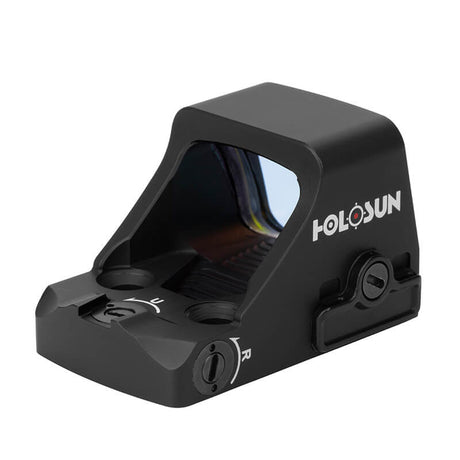

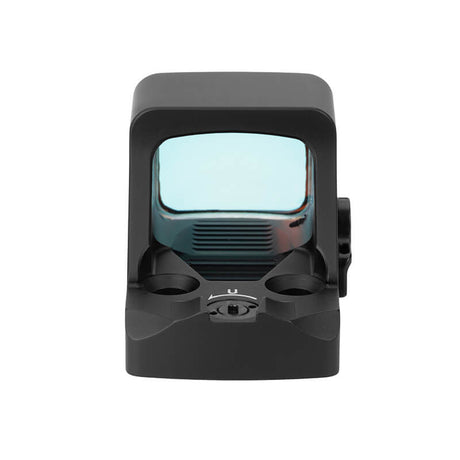

Vöröspontos irányzékok Holosun K-serie footprinttel

Összes megtekintése

Hogyan szerelhető fel vöröspontos irányzék Holosun K-series footprinttel

Attól függ, milyen eszközre szeretné felszerelni.

Egyéb footprint szabványok

Sok különböző talpkialakítás létezik a vöröspontos irányzékokhoz, de a többi leggyakoribb a következő:
