Shield RMSc lábnyom szabvány

2025. február 18.

Melyik red dots-t tudja felszerelni az RMSc vagy a Shield RMSc lábnyomú tartóra? Fel tudja szerelni a Sig Sauer Romeo Zero-t ugyanarra a lemezre, mint a Shield RMSc? Ebben a cikkben lefedjük a Shield RMSc lábnyom teljes kompatibilitását.

Lábnyom kompatibilitás magyarázata

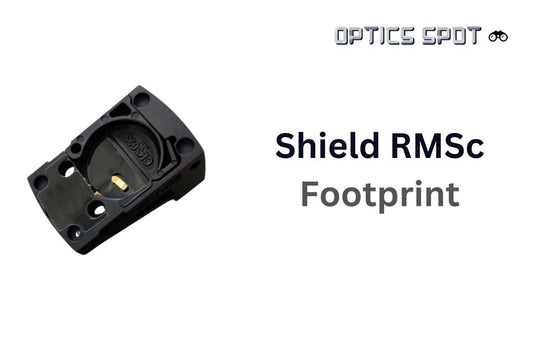

Mit jelent a "lábnyom"? A lábnyom kifejezés az optikai eszköz alapjának aljzatainak és csavarfuratainak szerkezetére utal.

És mit jelent, ha a lábnyomok kompatibilisek?

Minden optikai irányzéknak van egy alapja a rögzítéshez. Az alap különböző pozíciókban lévő csapokból és a rögzítéshez használt csavarok furataiból áll. Ha bármely két irányzékok ugyanazt az alapot használja a rögzítéshez, azt mondjuk, hogy ugyanazt a lábnyomot osztják meg.

Ebben a cikkben bemutatjuk, hogy mely red dot irányzékok osztják meg ugyanazt a lábnyomot.

Shield RMSc lábnyom minta

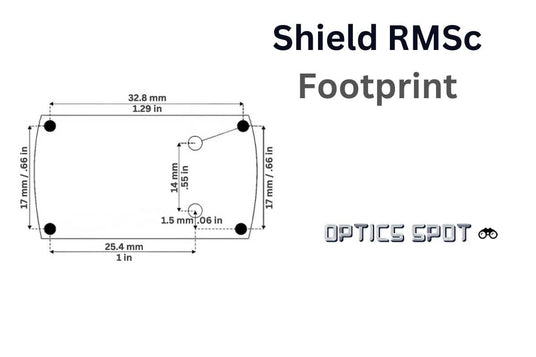

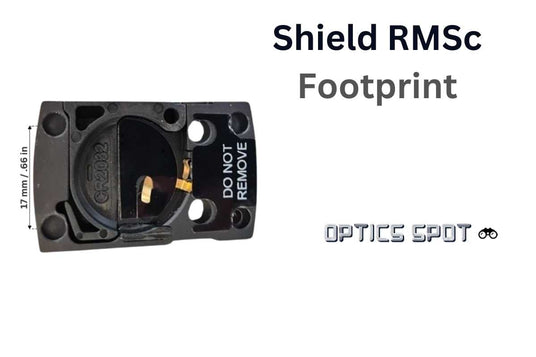

Shield RMSc lábnyom négy aljzatból áll a látvány sarkainál és két csavarfuratból a látvány hátsó részén.

Az első és a hátsó aljzatok egyaránt 17 mm / 0,66 hüvelyk távolságra vannak egymástól. A hátsó aljzatoktól az első aljzatokig a távolság 32,8 mm / 1,29 hüvelyk. Ezeknek a négy aljzatnak a pozíciója megfelel a csapok pozíciójának, amelyek bármelyik szabványos tartó rögzítő felületén találhatók.

A csavarfuratok az optikai eszköz hátsó részén helyezkednek el. Ezek a rögzítéshez szükségesek a látvány tartókhoz. Ezek a két csavarfurat 14 mm / 0,55 hüvelyk távolságra van egymástól.

A csavarok, amelyeket ezekhez a csavarfuratokhoz kell használni, mindig a látvány csomagjával együtt vannak.

Kompatibilis red dots

Az RMSc lábnyomot sok más gyártó is használja a piacon.

Az alábbiakban megtalálja a teljes listát a red dot irányzékok-ről, amelyek működnek a Shield RMSc lábnyommal.

Shield RMSc standard

ADE Advanced Optics RD3-018 Spike,
ADE Advanced Optics RD3-021 Nuwa,
Burris FastFire C,
JPoint MRD,
Olight Osight K,
Olight Osight S,
Olight Osight SE [RD],
Olight Osight SE 6 MOA [GR],
Riton X3 Tactix PRD,
Shield AMS,
Shield AMSc,
Shield OMSsc,
Shield SMS,
Shield SMS2,
Shield SMSc,
Shield RMS,
Shield RMS2,
Shield RMSc,
Shield RMSsc,
Shield RMSd,
Shield RMSw,
Shield RMSx,
Sig Romeo Zero,
Sig Romeo-X,
Sightmark Mini Shot A-Spec M3,
Swampfox Sentinel 1×16,
UTG OP3 Mini Micro,
Vector Optics Frenzy-S 1x16x22,
Vector Optics Frenzy-S 1x17x24 MIC,
Vector Optics Frenzy-S 1x17x24 SAS,
Vector Optics Frenzy-S 1x17x24 MOS Multi Reticle,
Vector Optics Frenzy-S 1x19x28,
Vortex Defender CCW

Vector Optics Frenzy-S 1x17x24 MOS Multi Reticle red dot

(1)

73.700 Ft

Raktáron (32 darabok)

Részletek megtekintése
Vector Optics Frenzy-S 1x17x24 MIC

(2)

54.200 Ft

Raktáron (27 darabok)

Részletek megtekintése
Sightmark Mini Shot A-Spec M3 Mikro Reflex Irányzék red dot

56.500 Ft

Raktáron (24 darabok)

Részletek megtekintése
Vortex Defender Óramutató járásával ellentétes irányba (CCW)

(2)

124.700 Ft

Alacsony készlet (10 darabok)

Részletek megtekintése
Olight Osight SE [piros]

(1)

93.500 Ft

Alacsony készlet (20 darabok)

Részletek megtekintése
Shield RMSx [Üveg]

(1)

201.100 Ft

Alacsony készlet (20 darabok)

Részletek megtekintése
Olight Osight S

116.900 Ft

Raktáron (21 darabok)

Részletek megtekintése
Elfogyott

Vector Optics Frenzy-S 1x17x24 SAS

62.000 Ft

Részletek megtekintése

Hogyan szereljük fel a red dot-t a Shield RMSc lábnyommal

Attól függ, hogy milyen eszközre szeretné felszerelni.

Felszereli egy picatinny tartóra? Azaz egy picatinny sín-val felszerelt fegyverre? Akkor keresnie kell egy picatinny tartót a Shield RMSc lábnyommal.
Vagy egy pisztolyra szereli fel? És a pisztoly optics ready lesz (pisztoly csúszkával a red dot számára vágva). Akkor keresnie kell egy red dot rögzítő a Shield RMSc lábnyommal.
Vagy egy standard pisztoly lesz ilyen vágás nélkül? Akkor keresnie kell egy optikai lemezt a Shield RMSc lábnyommal.

Egyéb lenyomat szabványok

Számos különböző alapja van a red dot irányzékok-nek, de a többi leggyakoribb a következő:
